WTW-DEAP7016E 4K800万画素 EX-SDI/HD-SDI 16ch デジタルビデオレコーダー DVR 最大48TB
※4Kで録画する場合は、偶数端子に8台までの接続となります。
※AHD接続では4Kに対応しません（1440Pまで）。
※録画にはHDDが必要です。
■ カメラ16台を、長期間ぶん記録しておける大容量モデルです
カメラの台数が増えるほど、録画できる日数は短くなります。 16台つなぐと、同じHDD容量でも1台のときの16分の1しか残りません。 「トラブルに気づいたときには、もう上書きされていた」という事態は、 台数の多い現場ほど起こりやすくなります。
本製品はHDDを6台まで搭載でき、最大48TBに対応します。 さらに e-SATA での増設を含めると最大128TBまでのHDDシステムを組めます。 台数が多くても、必要な日数をしっかり残せるのが最大の特長です。
映像は EX-SDI／HD-SDI／AHD／CVBS の4方式に対応。 EX-SDIなら今ある同軸ケーブル（BNCケーブル）をそのまま使って4K映像を長距離まで送れるため、 配線をやり直さずに高画質化を検討できます。
この録画機の特長
- カメラを16台まで接続可能／EX-SDI・HD-SDI・AHD・CVBS の4方式に対応します
- HDDを6台まで搭載でき、最大48TBに対応／台数が多くても長期間の記録が可能です
- e-SATA接続で最大128TBまでのシステムに拡張可能／将来の増設にも対応します
- 4K（3840×2160）800万画素の録画に対応／人物の顔やナンバープレートの判別に有利です
- HDMIから4K出力／4Kモニターに、録画したままの精細さで表示できます
- 最大16画面の同時再生／全カメラの映像を並べて見比べられます
- 表示は最大16分割／1画面・4・6・9・10・13・16分割から選べます
- 常時録画とモーション検知録画を併用できます／普段は低画質、動きを検知したときだけ高画質に切り替える設定が可能です
- モーション検知エリアは縦10×横15の全150コマ／感度は12段階、チャンネルごとに設定できます
- スロー再生・コマ送り・最大64倍の早送りに対応／目的の場面を細かく確認できます
- 電源はAC100〜240V／ACアダプターを介さず、コンセントから直接給電します
- ギガビット対応LAN端子を搭載／スマートフォンやパソコンから遠隔で確認できます
■ EX-SDIとは（かんたんな説明）
防犯カメラの映像を、同軸ケーブル1本で長い距離まで送るための方式です。
従来のHD-SDIがフルHDまでだったのに対し、EX-SDIは4Kまで対応します。
LANケーブルを使うIPカメラと違い、ネットワークの設定が不要で、映像の遅れもほとんどありません。
すでに同軸ケーブルが敷いてある現場との相性が非常に良い方式です。
接続方式ごとの対応解像度
| 接続方式 | 対応する解像度とコマ数 |
|---|---|
| EX-SDI | 3840×2160（4K）30fps ※最大8台まで 2560×1440 30fps／1920×1080 30fps |
| HD-SDI | 1920×1080 30fps |
| AHD | 2560×1440 30fps／1920×1080 30fps ※AHD接続では4Kに対応しません |
| CVBS | アナログ標準画質 |
録画のコマ数
| 録画解像度 | 1chあたり | 全チャンネル合計 |
|---|---|---|
| EX-SDI 4K（2160P） | 30fps | 240fps ※8台接続時 |
| EX-SDI 1440P | 30fps | 480fps |
| EX-SDI 1080P | 30fps | 480fps |
| HD-SDI 1080P | 30fps | 480fps |
※fps（エフピーエス）は1秒間に記録するコマ数です。
数字が大きいほど動きがなめらかに残ります。
本機は16台すべてを1080P・30fpsで同時に記録できる性能があります。
常時録画のコマ数を下げれば、録画できる日数をさらに伸ばすこともできます。
こんな場所におすすめ
- 大規模な工場・倉庫
- 複数棟のある事業所
- 長期保存が必要な現場
- 既存SDIシステムの更新
- 広い駐車場・資材置き場
- 集合施設・商業施設
製品仕様
| 型番 | WTW-DEAP7016E |
|---|---|
| 種別 | 4K800万画素対応 EX-SDI/HD-SDIシリーズ 16chデジタルビデオレコーダー（DVR） |
| 映像入出力 | |

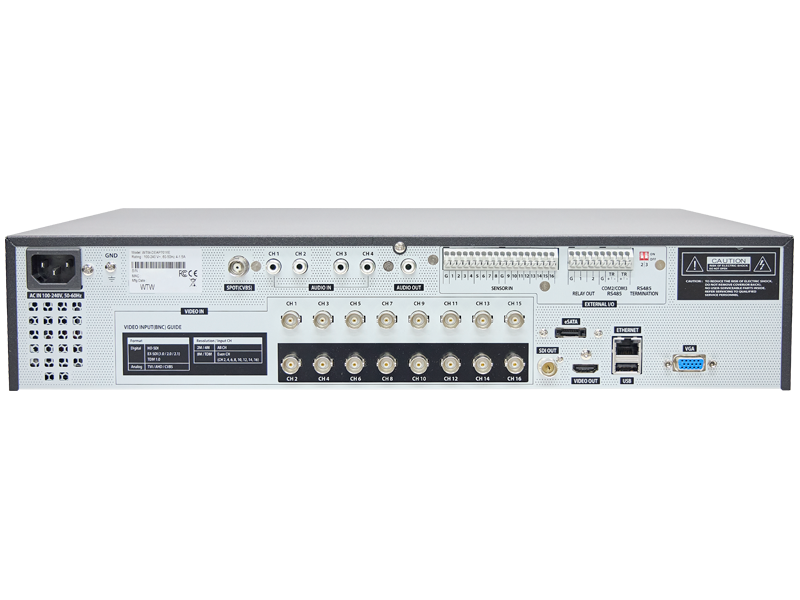

| 映像入力 | 16入力（BNC端子）／EX-SDI・HD-SDI・AHD・CVBS対応 ※4K（3840×2160）入力時は、偶数端子（2・4・6・8・10・12・14・16ch）に8台までの接続となります。 その際、隣接する空き端子は使用できません。 |
| メイン出力 | HDMI端子：3840×2160（4K）／1920×1080 |
| サブ出力 | VGA×1（ミニD-SUB15pin・1280×1024）／CVBS×1（720×480・720×576） |
| VGA対応解像度 | 800×600／1024×768／1280×1024／1920×1080 |
| 音声 | |
| 音声入力 | RCA×4 |
| 音声出力 | RCA×1／HDMI出力×1 |
| システム・接続 | |
| OS | Linux |
| HDD搭載 | SATA接続 HDD×6台まで／最大48TBに対応 |
| 外付けHDD | e-SATA×1／最大128TBまでのHDDシステムに対応 |
| センサー入出力 | あり |
| PTZ制御 | RS485端子／プロトコル：Pelco-D／アドレス：0〜255 |
| USB端子 | USB2.0×2（前面）／USB2.0×1（背面） ※マウス操作・USBメモリへのバックアップ用 |
| 表示・録画 | |
| 表示解像度 | 3840×2160（4K）／2560×1440／1920×1080 |
| 表示フレームレート | 4K・1440P・1080P いずれも各30fps |
| 表示モード | 1画面／4／6／9／10／13／16分割 |
| シーケンス機能 | 1画面／4分割で切替可能（切替時間 5〜255秒） |
| 録画解像度 | 入力解像度と同じ（3840×2160／2560×1440／1920×1080） |
| 録画画質 | 低〜最高までの10段階 |
| 録画モード | 常時録画（24時間）／スケジュール録画／イベント録画／緊急録画 |
| モーション検知録画 | あり（常時録画との併用可） ※検知したときだけコマ数と画質を上げる設定が可能です |
| 再生・検索 | |
| 同時再生 | 最大16画面 |
| 再生時の画面表示 | 1画面／4分割／9分割／16分割 |
| 検索方法 | カレンダーから日付・時刻を選択 |
| 再生操作 | 早送り・早戻し（×2／×4／×8／×16／×32／×64） スロー再生（×1/2／×1/4／×1/8／×1/16）／一時停止／コマ送り・コマ戻し |
| デジタルズーム | マウス操作で可能 |
| ネットワーク・遠隔監視 | |
| LAN端子 | RJ45×1／10M・100M・1000M イーサネット |
| プロトコル | HTTP／TCP／IP／DHCP／DDNS／UPnP／NTP |
| 対応OS | Windows ※Mac には対応しておりません 【Windows 10／11での動作は要確認：スペックタブ】 |
| スマートフォン | Android／iPhone 対応（専用アプリ） 【アプリ名は要確認：スペックタブ】 |
| 操作ユーザー数 | 4ユーザー |
| 管理ソフト（CMS） | あり（Windows用） |
| バックアップ | |
| バックアップ方法 | USBフラッシュメモリ／ネットワークバックアップ／e-SATA |
| USB仕様 | USB2.0 ※1回のバックアップは2GBまでです |
| ファイル形式 | ネットワークバックアップ時：AVI（H.264） |
| 音声バックアップ | あり |
| アラーム・操作 | |
| モーションエリア設定 | 縦10×横15コマ（全150コマ）※チャンネルごとに設定可能 |
| モーション感度 | 最低〜最高までの12段階 |
| 表示言語 | 多言語対応 |
| 操作方法 | USBマウス ※リモコンは付属しません |
| アップグレード | USBメモリからファームウェア更新 |
| 本体・電源 | |
| 本体材質 | ボディ：亜鉛メッキ処理鋼板／前面パネル：プラスチック |
| 本体色 | ブラック |
| 外形寸法 | 445（W）×418（D）×88（H）mm ※突起物を含む |
| 本体重量 | 約6.0kg ※HDDを含まず |
| 動作可能温度 | 5℃〜45℃ |
| 動作可能湿度 | 0〜80%（結露のない状態） |
| 電源 | AC100〜240V／50・60Hz |
※仕様・色・形状は予告なく変更される場合があります。
ご購入前に必ずご確認ください
1. 4Kでお使いの場合、接続できるカメラは8台までです
16chの録画機ですが、4Kで録画する場合は
偶数端子（2・4・6・8・10・12・14・16ch）に8台までの接続となります。
そのとき、隣の空いている端子は使用できません。
16台すべてを接続したい場合は、1440P（400万画素相当）以下でのご使用となります。
「16chだから4Kカメラを16台つなげる」という機器ではありませんので、
ご注文前に、台数と画質のどちらを優先されるかをお知らせください。
最適な構成をご提案いたします。
2. AHDカメラは4Kで録画できません
AHD接続の場合、2560×1440（1440P）までとなります。
4Kで記録するには、EX-SDI対応のカメラが必要です。
お使いのカメラの型番をお知らせいただければ、どの解像度で記録できるか確認いたします。
3. 設置場所と設置スペースにご注意ください
動作可能温度は 5℃〜45℃ です。
暖房のない倉庫や、夏に高温になる場所（天井裏・屋外の収納など）には設置できません。
また本体は 445×418×88mm・約6.0kg（HDD含まず） と大型です。
HDDを6台搭載するとさらに重くなりますので、
棚板の耐荷重と、放熱のためのすき間を確保できるかを事前にご確認ください。
4. パソコンでの視聴は Windows のみです
Mac には対応していません。
Macをお使いの場合は、スマートフォンアプリでのご確認となります。
5. バックアップは1回につき2GBまでです
2GBを超える長さを指定しても、2GBまでの範囲しか保存されません。
長時間の映像を取り出す場合は、複数回に分けるか、ネットワークバックアップをご利用ください。
6. 音声入力は4系統です
映像は16ch入力できますが、音声はRCA×4までです。
カメラ16台すべての音声を残すことはできません。
音声を記録したい場所を、あらかじめお決めください。
7. リモコンは付属しません
操作はUSBマウスで行います。
■ HDDについて
録画にはHDDが必要です。本機は6台まで搭載できますが、必ずしも6台入れる必要はありません。
何日分の映像を残したいか、カメラを何台つなぐか、どの解像度で録画するかによって
必要な容量が変わります。
ご希望の録画日数をお知らせいただければ、無駄のない容量と台数をご提案いたします。
■ カメラが8台前後の場合
本機は16台まで対応する大型モデルです。
接続台数が8台までで、大容量の長期保存が不要な場合は、
同シリーズの8chモデルのほうが本体も小さく、費用も抑えられます。
将来の増設予定も含めて、お気軽にご相談ください。
お届けについて
当店はメーカー取り寄せでの販売です。 ご注文後にメーカー在庫を確認し、納期をご案内いたします。 仕様は予告なく変更される場合があります。 最新の仕様が必要な場合は、ご注文前にお問い合わせください。
