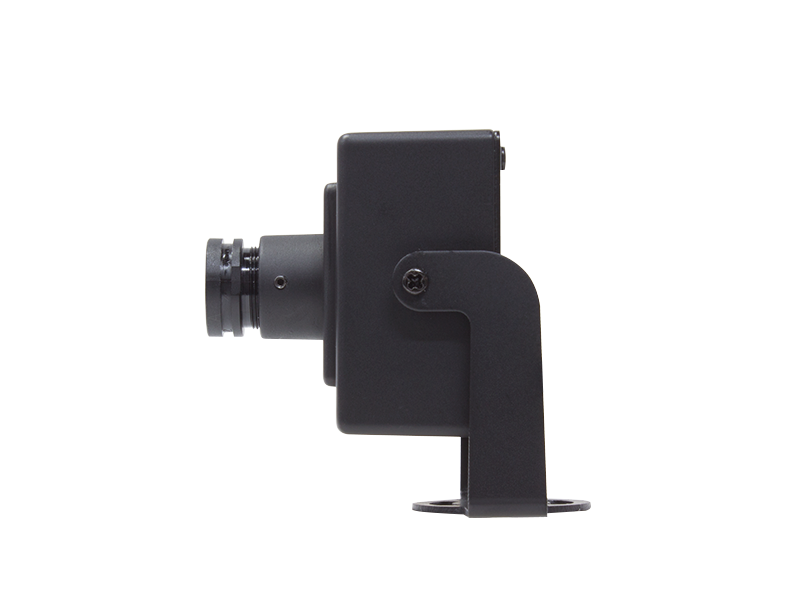

WTW-EHM84Y 400万画素 EX-SDI 屋内用 超小型ミニチュアカメラ 6方式対応
※屋内専用・赤外線LED非搭載のため、暗所では撮影できません。
※UTC制御には非対応です。設定は本体のリモコンで行います。
このカメラが向く場所・向かない場所
◎ 向いています
- SDIの録画機をお使いで、小型カメラを増設したい
- 映したくない範囲を、色や形まで細かく隠したい
- 小型でも広めに写したい（画角約75度）
- 設定画面が日本語のほうが安心
- 営業中・勤務中など、照明がついている時間帯を撮りたい
△ 向いていません
- 閉店後に照明を消す。真っ暗な時間帯も撮りたい
→ 赤外線LED搭載モデルをご案内します - 録画機側からカメラ設定を操作したい
→ 本機はUTC制御に対応していません - 屋外・軒下に付けたい
→ 屋外対応モデルをご案内します
迷われた場合は、そのままご相談ください。 「どんな場所に、何を写したいか」をお知らせいただければ、 当店が扱う他の機種も含めてご提案します。 本機が合わない場合は、はっきりそうお伝えします。
この商品の特長
- 48×50×83mm・約135gの超小型ボディ／設置場所を選びません
- EX-SDI／HD-SDI／AHD／TVI／CVI／CVBS の6方式に対応／SDIの録画機にも接続できます
- 設定画面が日本語表示／英語表記の機種が多いなか、設定で迷いません
- プライバシーマスクの調整が非常に細かい／ BOX 12エリアは色・濃度を、ポリゴン 8エリアは色・濃度・形状まで 調整できます
- ソニー製 STARVIS センサー搭載／総画素682万画素のセンサーで、ノイズを抑えた映像です
- 水平約75度の画角／小型ながら、必要な範囲をしっかりカバーします
- ケーブル一体型のリモコンボタン付き／設置したまま手元で設定を調整できます
- 逆光補正が充実（HLC／BLC／WDR）／窓際や明暗差の大きい場所にも対応します
- ホワイトバランスが4モード（オート1／オート2／ワンプッシュ／マニュアル）／照明の色に合わせて追い込めます
- 霧補正・高画質感度アップ（ACE）・デジタルズーム16倍／条件の悪い環境でも調整できます
- 取付ブラケット・電源アダプターが付属／届いてすぐに設置できます
- -10℃から動作します／暖房のない室内でもご利用いただけます
方式ごとの最大解像度
| 出力方式 | 最大解像度 |
|---|---|
| EX-SDI／AHD／TVI／CVI | 2560×1440（30/25fps） |
| HD-SDI | 1920×1080（30/25fps） |
| CVBS（アナログ） | NTSC／PAL |
■ 出荷時の設定について
初期設定は EX-SDI（2560×1440／30fps） です。
HD-SDI設定では1920×1080（フルHD）までとなります。
お使いの録画機の型番をお知らせいただければ、
どの方式でご利用いただけるか確認いたします。
兄弟機との違い（WTW-EHM80PY）
| 本機 EHM84Y | EHM80PY | |
|---|---|---|
| レンズ | ボードレンズ 4mm | ピンホール 4.3mm |
| 画角 | 約75度 | 約61度 |
| 本体サイズ | 48×50×83mm | 43×42×33mm |
| 本体重量 | 約135g | 約170g |
| プライバシーマスク | 色・濃度・形状まで調整可 | 14エリア＋ポリゴン8 |
| 対応方式・OSD | どちらも6方式対応／日本語表示 | |
■ どちらを選べばよいか
もう少し広く写したい場合は本機（約75度）。
レンズを目立たせたくない、または奥行のない場所に収めたい場合は
WTW-EHM80PY（ピンホール・奥行33mm）をご検討ください。
設置場所と写したい範囲をお知らせいただければ、適したモデルをご提案いたします。
本製品はカメラ単体です。映像を記録するには 録画機と同軸ケーブルが必要です。 電源アダプターは付属しますが、カメラの近くにコンセントが必要です（PoE非対応）。
「一式でいくらになるか」をお知りになりたい場合は、 設置台数と場所をお知らせください。お見積りをお出しします。
こんな場所におすすめ
- レジ・カウンター
- 受付
- 事務所の室内
- 什器の中
- プライバシー配慮が必要な場所
- SDIシステムへの増設
製品仕様
| 型番 | WTW-EHM84Y |
|---|---|
| 種別 | EX-SDI／HD-SDI 400万画素マルチシリーズ 室内用 超小型ミニチュアカメラ |
| 製造 | 塚本無線 韓国工場製造モデル |
| センサー・映像 | |
| 撮影素子 | 1/2.9インチ ソニー製 STARVIS CMOSセンサー |
| 総画素数 | 682万画素 |
| 有効画素数 | 400万画素 |
| 映像出力形式 | EX-SDI／HD-SDI／AHD／TVI／CVI／CVBS（BNC） |
| 映像出力解像度 |
【EX-SDI・AHD・TVI・CVI】2560×1440／1920×1080／1280×720（各30/25fps） 【HD-SDI】1920×1080／1280×720（各30/25fps） 【CVBS】NTSC／PAL ※初期設定はEX-SDI（2560×1440／30fps）です |
| 走査方式 | プログレッシブスキャン方式 |
| レンズ | |
| 搭載レンズ | ボードレンズ（固定焦点） |
| 焦点距離 | 4mm |
| 画角 | 水平 約75度／約72度（CVBS設定時） |
| ズーム・オートアイリス・PTZ | なし（固定式） |
| 明るさ・夜間性能 | |
| 赤外線LED | 非搭載 |
| ホワイトLED | 非搭載 |
| ICR機能 | あり |
| 最低被写体照度 | 1ルクス（撮影には最低限の明かりが必要です） |
| 映像調節機能 | |
| 設定画面（OSD） | 多言語対応（日本語設定） |
| OSDリモコン | ケーブル一体型（十字・センター操作ボタン） |
| UTC制御 | 非対応（録画機側からの操作はできません） |
| フリッカレス機能 | あり |
| オートゲイン（AGC） | あり（0〜10段階） |
| デジタルスローシャッター | オフ／×2・×4・×8・×16・×32 |
| 高画質感度アップ（ACE） | オフ／低／中／高 |
| DAY&NIGHT | オート／カラー／モノクロ／外部センサー |
| ホワイトバランス | オート1／オート2／ワンプッシュ／マニュアル |
| ノイズ補正（DNR） | オフ／低／中／高 |
| 霧補正 | オフ／オン |
| 逆光補正 | オフ／ハイライト補正／バックライト補正／WDR |
| デジタルズーム | 最大16倍 |
| プライバシーマスク（BOX） | オフ／オン（12エリア） ※色・濃度の調整が可能 |
| プライバシーポリゴン | オフ／オン（8エリア） ※色・濃度・形状の調整が可能 |
| モーション機能 | オフ／オン（4ゾーン） |
| 映像反転機能 | オフ／ミラー／フリップ |
| インターフェイス・本体 | |
| 映像出力端子 | BNC端子（EX-SDI／HD-SDI／AHD／TVI／CVI／CVBS） |
| 電源入力端子 | Φ2.1 DCジャック |
| 内蔵マイク・音声 | なし（音声は録音されません） |
| 設置環境 | 屋内専用 |
| 本体材質 | ダイキャスト |
| 本体色 | ブラック |
| 外形寸法 | 48（W）×50（H）×83（D）mm ※取付ブラケットを含む／突起部は含みません |
| 本体重量 | 約135g ※取付ブラケットを含む |
| 電源 | DC12V ACアダプター WTW-AD121C2（AC100〜240V）付属 |
| 動作環境 | 温度：-10℃〜+50℃／湿度：0〜90%（結露のない状態） |
| 付属品 | 電源アダプター／取付ブラケットセット／ビス／アンカー |
※仕様掲載日：2026年8月／仕様・色・形状は予告なく変更される場合があります。
ご購入前に必ずご確認ください
1. 赤外線LEDを搭載していません
真っ暗な場所では撮影できません。
撮影には最低1ルクス程度（薄暗い室内灯がついている程度）の明かりが必要です。
夜間に照明を消す店舗では映像が記録されません。
照明を消した後も撮影したい場合は、赤外線LED搭載モデルをご案内いたします。
2. UTC制御には対応していません
録画機側からカメラの設定を操作することはできません。
設定は、カメラ本体のケーブル一体型リモコンで行います。
設置後も手の届く場所であれば問題ありませんが、
高所に設置される場合は、設置前に設定を済ませておくことをおすすめします。
3. 屋内専用のカメラです
防水・防滴性能はありません。屋外や、雨・水のかかる場所には設置できません。
4. 録画機と電源が別途必要です
同軸ケーブル（BNC端子）で録画機に接続するタイプです。
LANケーブルでつなぐネットワークカメラ（IPカメラ）ではありません。
またDC12Vの電源が必要（アダプター付属）で、PoE給電には対応していません。
5. HD-SDI設定ではフルHDまでとなります／音声は記録されません
最大解像度（2560×1440）で記録するには、
EX-SDIまたはAHD／TVI／CVI対応の録画機が必要です。
またマイクを搭載していないため、映像のみの記録となります。
■ 設置についてのお願い
小型で目立ちにくいカメラですが、撮影範囲や設置場所については、
プライバシーへの配慮をお願いいたします。
従業員のいる場所や、更衣室・トイレ等に向けての設置はお控えください。
※本機はプライバシーマスク機能が充実しています。
映したくない範囲がある場合は、あわせてご活用ください。
お届けについて
当店はメーカー取り寄せでの販売です。 ご注文後にメーカー在庫を確認し、納期をご案内いたします。 仕様は予告なく変更される場合があります。 最新の仕様が必要な場合は、ご注文前にお問い合わせください。
「この場所に付けたい」だけでご相談いただけます
設置場所の写真をお送りいただければ、
必要な機種・台数・ケーブルの長さまで含めてご提案します。
|
