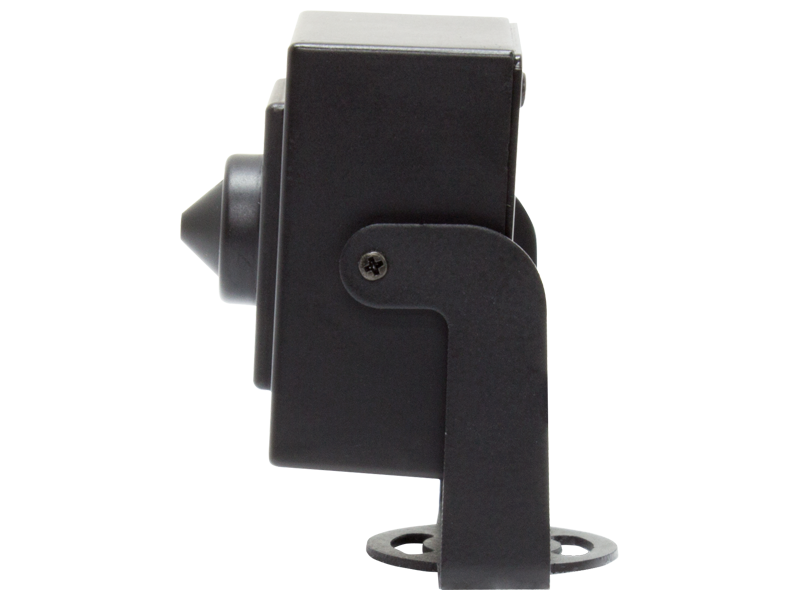

WTW-EHM80PY 400万画素 EX-SDI 屋内用 超小型ピンホールカメラ 6方式対応
※屋内専用・赤外線LED非搭載のため、暗所では撮影できません。
※画角は約61度です。広い範囲を1台で見る用途には向きません。
このカメラが向く場所・向かない場所
◎ 向いています
- SDIの録画機をお使いで、小型カメラを増設したい
- レンズを目立たせたくない（ピンホール）
- 什器や壁面の狭い場所に組み込みたい（奥行33mm）
- 設定画面が日本語のほうが安心
- 映したくない範囲を細かく隠したい
△ 向いていません
- 照明を消す時間帯も撮りたい
→ 赤外線LED搭載モデルをご案内します - 部屋全体を1台で見たい（画角約61度）
→ 広角タイプをご案内します - 屋外・軒下に付けたい
→ 屋外対応モデルをご案内します
迷われた場合は、そのままご相談ください。 「どんな場所に、何を写したいか」をお知らせいただければ、 当店が扱う他の機種も含めてご提案します。 本機が合わない場合は、はっきりそうお伝えします。
この商品の特長
- ピンホールレンズ搭載／レンズの開口部が小さく、存在感を抑えられます
- 43×42×33mm・約170gの超小型ボディ／奥行33mmと薄く、狭い場所にも収まります
- EX-SDI／HD-SDI／AHD／TVI／CVI／CVBS に対応／SDIの録画機にも接続できます
- 設定画面が日本語表示／英語表記の機種が多いなか、設定で迷いません
- ソニー製 STARVIS センサー搭載／総画素682万画素のセンサーで、ノイズを抑えた映像です
- 400万画素（最大2560×1440）／小型ながら、細部まで確認できる解像度です
- プライバシーマスク14エリア＋ポリゴン8エリア／映したくない範囲を細かく隠せます
- 逆光補正が充実（HLC／BLC／WDR）／窓際や明暗差の大きい場所にも対応します
- 霧補正・高画質感度アップ（ACE）搭載／条件の悪い環境でも追い込めます
- ケーブル一体型のリモコンボタン付き／設置したまま手元で設定を調整できます
- -10℃から動作します／暖房のない室内でもご利用いただけます
- 消費電力は最大1.9W／省電力設計です
方式ごとの最大解像度
| 出力方式 | 最大解像度 |
|---|---|
| EX-SDI／AHD／TVI／CVI | 2560×1440（30/25fps） |
| HD-SDI | 1920×1080（30/25fps） |
| CVBS（アナログ） | NTSC／PAL |
■ 方式によって記録できる解像度が変わります
HD-SDI設定では1920×1080（フルHD）までとなります。
お使いの録画機の型番をお知らせいただければ、
どの方式でご利用いただけるか確認いたします。
屋内用ミニチュアカメラの比較
| 本機 EHM80PY | AHM84G-2 | AMX84G-3 | AMG4H | |
|---|---|---|---|---|
| レンズ | ピンホール | ピンホール | ボード | ボード |
| 画角 | 約61度 | 約60度 | 約80度 | 約85度 |
| 対応方式 | SDI含む | AHD系 | AHD系 | AHD系 |
| 奥行 | 33mm | 49mm | 39mm | 80mm |
| 重量 | 約170g | 約117g | 約110g | 約69g |
| 設定画面 | 日本語 | 英語 | 英語 | — |
■ どれを選べばよいか
SDIの録画機をお使いなら本機一択です。他の3機種はSDIに対応していません。
AHDの録画機で、レンズを目立たせたくない場合は WTW-AHM84G-2。
もう少し広く写したい場合は WTW-AMX84G-3（約80度）。
とにかく細く小さくしたい場合は WTW-AMG4H（φ20.5mm・約69g）。
録画機の型番と設置場所をお知らせいただければ、適したモデルをご提案いたします。
本製品はカメラ単体です。映像を記録するには 録画機と同軸ケーブルが必要です。 電源アダプターは付属しますが、カメラの近くにコンセントが必要です（PoE非対応）。
「一式でいくらになるか」をお知りになりたい場合は、 設置台数と場所をお知らせください。お見積りをお出しします。
こんな場所におすすめ
- レジ・カウンター
- 受付
- 金庫・貴重品まわり
- 什器の中
- 奥行のない場所
- SDIシステムへの増設
製品仕様
| 型番 | WTW-EHM80PY |
|---|---|
| 種別 | EX-SDI／HD-SDI 400万画素マルチシリーズ 室内用 超小型ミニチュアカメラ |
| 製造 | 塚本無線 韓国工場製造モデル |
| センサー・映像 | |
| 撮影素子 | 1/2.9インチ ソニー製 STARVIS CMOSセンサー |
| 総画素数 | 682万画素 |
| 有効画素数 | 400万画素 |
| 映像出力形式 | HD-SDI／EX-SDI（BNC）ほか |
| 映像出力解像度 |
【EX-SDI・TVI・CVI】2560×1440／1920×1080／1280×720（各30/25fps） 【AHD】2560×1440（30/25/15fps）／1920×1080／1280×720 【HD-SDI】1920×1080／1280×720（各30/25fps） 【CVBS】NTSC／PAL |
| 走査方式 | プログレッシブスキャン方式 |
| レンズ | |
| 搭載レンズ | 500万画素対応 ピンホールレンズ |
| 焦点距離 | 4.3mm（固定） |
| 水平視野角度 | 約61度（2560×1440設定時） ※CVBS設定時は約58度 |
| ズーム・オートアイリス・PTZ | なし（固定式） |
| 明るさ・夜間性能 | |
| 赤外線LED | 非搭載 |
| ホワイトLED | 非搭載 |
| ICR機能 | なし |
| 最低被写体照度 | 1ルクス（撮影には最低限の明かりが必要です） |
| 映像調節機能 | |
| 設定画面（OSD） | 日本語 |
| OSDリモコン | ケーブル一体型（十字・センター操作ボタン） |
| シャッター速度 | オート／1/30〜1/30000（11段階） |
| オートゲイン（AGC） | あり（0〜10段階） |
| デジタルスローシャッター | オフ／×2・×4・×8・×16・×32 |
| 高画質感度アップ（ACE） | オフ／低／中／高 |
| DAY&NIGHT | 外部／オート／カラー／モノクロ ※初期設定は外部 |
| ホワイトバランス | オート／マニュアル |
| ノイズ補正（DNR） | オフ／低／中／高 |
| 霧補正 | オフ／オン |
| 逆光補正 | オフ／ハイライト補正／バックライト補正／WDR |
| プライバシーマスク | オフ／オン（14エリア） |
| プライバシーポリゴン | オフ／オン（8エリア） |
| モーション機能 | オフ／オン（4ゾーン） |
| 映像反転機能 | ミラー（左右反転）／フリップ（上下反転） |
| フリッカレス・デジタルズーム | なし |
| インターフェイス・本体 | |
| 映像出力端子 | BNC端子 |
| 電源入力端子 | Φ2.1 DCジャック |
| 内蔵マイク・音声 | なし（音声は録音されません） |
| 設置環境 | 屋内専用 |
| 本体材質 | ダイキャスト |
| 本体色 | ブラック |
| 外形寸法 | 43（W）×42（H）×33（D）mm ※取付金具は含みません／突起物を含む |
| 本体重量 | 約170g ※取付金具を含む |
| 電源・消費電力 | DC12V ／ 約300mA（最大1.9W） |
| 周辺動作温度 | -10℃〜50℃ |
| 付属品 | 電源アダプター／カメラ取付固定ネジ |
※仕様掲載日：2026年8月／仕様・色・形状は予告なく変更される場合があります。
ご購入前に必ずご確認ください
1. 赤外線LEDを搭載していません
真っ暗な場所では撮影できません。
撮影には最低1ルクス程度（薄暗い室内灯がついている程度）の明かりが必要です。
夜間に照明を消す店舗では映像が記録されません。
照明を消した後も撮影したい場合は、赤外線LED搭載モデルをご案内いたします。
2. 画角は約61度で、広角ではありません
ピンホールレンズのため、一般的な広角カメラ（80〜100度程度）と比べると
写る範囲が狭くなります。
「部屋全体を1台で見たい」場合には向きません。
レジ周りや受付など、特定の範囲を確実に記録したい用途に適しています。
3. 屋内専用のカメラです
防水・防滴性能はありません。屋外や、雨・水のかかる場所には設置できません。
4. 録画機と電源が別途必要です
同軸ケーブル（BNC端子）で録画機に接続するタイプです。
LANケーブルでつなぐネットワークカメラ（IPカメラ）ではありません。
またDC12Vの電源が必要（アダプター付属）で、PoE給電には対応していません。
5. 音声は記録されません／フリッカレス機能はありません
マイクを搭載していないため、映像のみの記録となります。
蛍光灯のちらつきが気になる場所では、フリッカレス機能を備えた別モデルをご検討ください。
■ 設置についてのお願い
レンズが目立ちにくいカメラですが、撮影範囲や設置場所については、
プライバシーへの配慮をお願いいたします。
従業員のいる場所や、更衣室・トイレ等に向けての設置はお控えください。
※本機はプライバシーマスク機能を搭載しています。
映したくない範囲がある場合は、あわせてご活用ください。
お届けについて
当店はメーカー取り寄せでの販売です。 ご注文後にメーカー在庫を確認し、納期をご案内いたします。 仕様は予告なく変更される場合があります。 最新の仕様が必要な場合は、ご注文前にお問い合わせください。
「この場所に付けたい」だけでご相談いただけます
設置場所の写真をお送りいただければ、
必要な機種・台数・ケーブルの長さまで含めてご提案します。
|
