WTW-EHR199Y 400万画素 EX-SDI 屋外用 小型赤外線カメラ 6方式対応
※夜間に確認できるのは約10mまでです。
※屋外仕様のため、軒下への設置を推奨します。
このカメラが向く場所・向かない場所
◎ 向いています
- SDIの録画機をお使いで、屋外に増設したい
- 取付面の強度が心配（約350gと軽量）
- 店舗の出入口や裏口など、近〜中距離を撮りたい
- 設定画面が日本語のほうが安心
- 隣家など映したくない範囲を隠したい
△ 向いていません
- 広い駐車場で夜間の奥まで写したい（監視10m）
→ 30m／50mモデルをご案内します - 設置後に画角を調整したい（固定レンズ）
→ バリフォーカルモデルをご案内します - 夜間もカラーで記録したい
→ 防犯灯カメラをご案内します
迷われた場合は、そのままご相談ください。 「どんな場所に、どこまで写したいか」をお知らせいただければ、 当店が扱う他の機種も含めてご提案します。 本機が合わない場合は、はっきりそうお伝えします。
この商品の特長

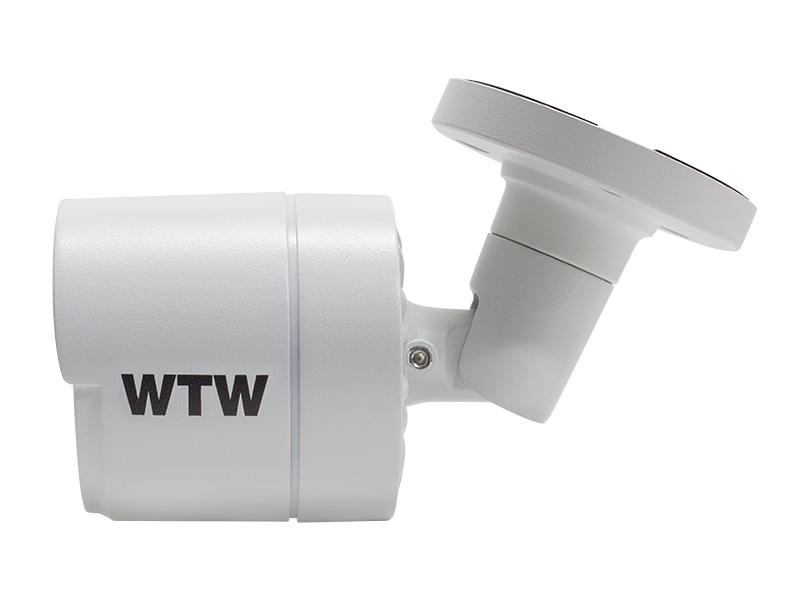

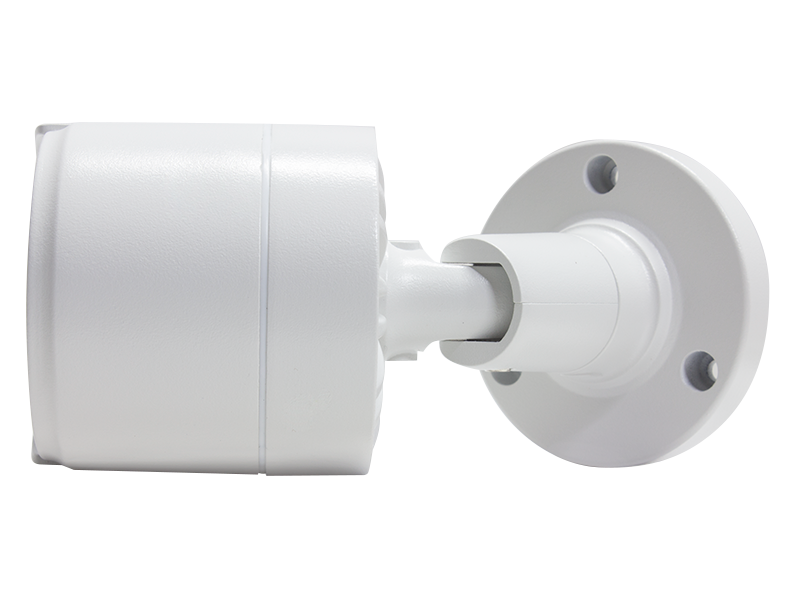

- 68×68×70mm・約350gの小型軽量ボディ／取付面への負担が小さく、設置しやすい重量です
- EX-SDI／HD-SDI／AHD／CVI／TVI／CVBS の6方式に対応／お使いの録画機を選びません
- 設定画面が日本語表示／英語表記の機種が多いなか、設定で迷いません
- カメラ本体のリモコンで設定できます／録画機がUTC非対応でも、画質を調整できます

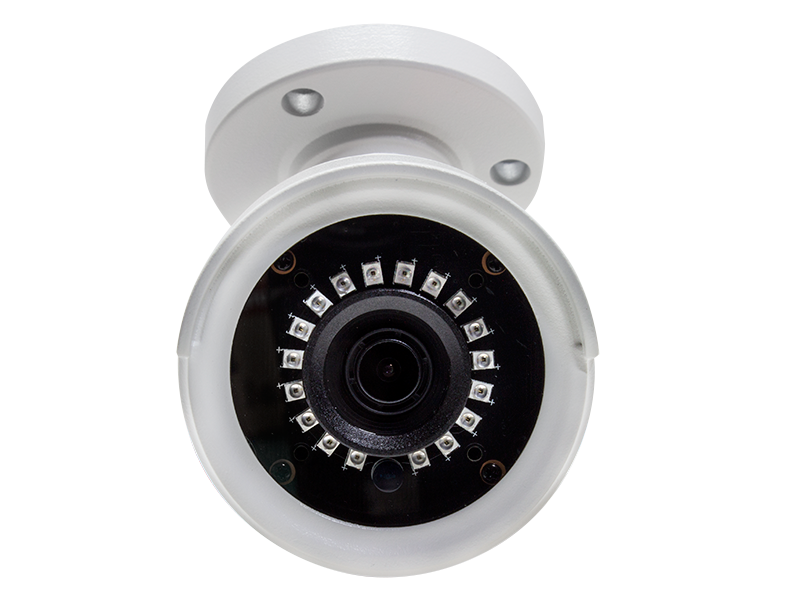

- 赤外線LEDを18個搭載／照射距離 約20m・監視可能距離 約10m
- 最低被写体照度 0ルクス／赤外線LED作動時は、光が全くない場所でも撮影できます
- ソニー製 STARVIS センサー搭載／総画素682万画素のセンサーで、ノイズを抑えた映像です
- 水平約80度の広角レンズ／1台で広めの範囲をカバーします
- プライバシーマスク14エリア＋ポリゴン8エリア／隣家など映したくない範囲を細かく隠せます
- 逆光補正が充実（HLC／BLC／WDR）／車のヘッドライトなど強い光源にも対応します
- ホワイトバランスが4モード（オート／オート2／ワンプッシュ／マニュアル）
- 霧補正・高画質感度アップ（ACE）・デジタルズーム16倍／条件の悪い環境でも調整できます
方式ごとの最大解像度
| 出力方式 | 最大解像度 |
|---|---|
| EX-SDI／AHD／CVI／TVI | 2560×1440（30fps） |
| HD-SDI | 1920×1080（30fps） |
| CVBS（アナログ） | アナログ出力 |
■ 方式によって記録できる解像度が変わります
HD-SDI設定では1920×1080（フルHD）までとなります。
お使いの録画機の型番をお知らせいただければ、
どの方式でご利用いただけるか確認いたします。
SDI対応 屋外赤外線カメラ 3機種の比較
| 本機 EHR199Y | EHR225Y | EHR228YJ | |
|---|---|---|---|
| 赤外線 照射距離 | 約20m | 約30m | 約50m |
| 赤外線 監視距離 | 約10m | 約15m | 約25m |
| 本体重量 | 約350g | 約690g | 約1.41kg |
| レンズ | 固定 約80度 | 調整可 | 調整可 |
| 設定画面 | 日本語 | — | 日本語 |
| 対応方式 | 3機種とも6方式対応 | ||
■ どれを選べばよいか
店舗の出入口や裏口など、近い範囲で十分であれば本機が最も軽く扱いやすくなります。
中規模の駐車場なら WTW-EHR225Y（30m）、
広い敷地で夜間の奥までなら WTW-EHR228YJ（50m）をご検討ください。
3機種とも対応方式は同じですので、
「どこまで写したいか」と「取付面の強度」で選んでいただけます。
本製品はカメラ単体です。映像を記録するには 録画機と同軸ケーブルが必要です。 電源アダプターは付属しますが、カメラの近くにコンセントが必要です（PoE非対応）。
「一式でいくらになるか」をお知りになりたい場合は、 設置台数と場所をお知らせください。お見積りをお出しします。
こんな場所におすすめ
- 店舗の出入口（軒下）
- 事務所の裏口
- 小規模な駐車場
- 取付面の強度が心配な場所
- SDIシステムへの増設
- 近隣への配慮が必要な場所
製品仕様
| 型番 | WTW-EHR199Y |
|---|---|
| 種別 | EX-SDI／HD-SDI 400万画素マルチシリーズ 屋外仕様 赤外線カメラ |
| 製造 | 塚本無線 韓国工場製造モデル |
| センサー・映像 | |
| 撮影素子 | 1/2.9インチ ソニー製 STARVIS CMOSセンサー |
| 総画素数 | 682万画素 |
| 有効画素数 | 400万画素 |
| 映像出力形式 | EX-SDI／HD-SDI／AHD／CVI／TVI／CVBS（BNC） |
| 映像出力解像度 |
【EX-SDI】2560×1440／1920×1080／1280×720（各30fps） 【AHD・CVI・TVI】2560×1440（30/15fps）／1920×1080／1280×720 【HD-SDI】1920×1080／1280×720（各30fps） 【CVBS】アナログ出力 |
| 走査方式 | プログレッシブスキャン方式 |
| レンズ | |
| 搭載レンズ | 500万画素対応 ボードレンズ（固定焦点） |
| 焦点距離 | 3.6mm |
| 水平視野角度 | 約80度（2560×1440設定時） 約76度（CVBS設定時） |
| ズーム・オートアイリス・PTZ | なし（固定式） |
| 赤外線・夜間性能 | |
| 赤外線LED | 赤外線チップLED 18個（850nm） |
| 赤外線 照射距離 | 約20m |
| 赤外線 監視可能距離 | 約10m |
| 最低被写体照度 | 0ルクス ※赤外線LED作動時 |
| ICR機能 | あり |
| 映像調節機能 | |
| 設定画面（OSD） | 日本語 |
| OSDリモコン | ケーブル一体型（十字・センター操作ボタン） |
| シャッター速度 | オート／マニュアル／フリッカー |
| フリッカレス機能 | あり |
| オートゲイン（AGC） | あり（0〜10段階） |
| デジタルスローシャッター | オフ／×2・×4・×8・×16・×32 |
| 高画質感度アップ（ACE） | オフ／低／中／高 |
| DAY&NIGHT | 外部／オート／カラー／モノクロ ※初期設定は外部 |
| ホワイトバランス | オート／オート2／マニュアル／ワンプッシュ |
| ノイズ補正（DNR） | オフ／低／中／高 |
| 霧補正 | オフ／オン |
| 逆光補正 | オフ／ハイライト補正／バックライト補正／WDR |
| デジタルズーム | あり（1.0〜16倍） |
| プライバシーマスク | オフ／オン（14エリア） |
| プライバシーポリゴン | オフ／オン（8エリア） |
| モーション機能 | オフ／オン（4ゾーン） |
| 映像反転機能 | ミラー（左右反転）／フリップ（上下反転） |
| インターフェイス・本体 | |
| 映像出力端子 | BNC端子（EX-SDI／HD-SDI／CVBS／AHD／CVI／TVI） |
| 電源入力端子 | Φ2.1 DCジャック |
| 内蔵マイク・音声 | なし（音声は録音されません） |
| 設置環境 | 屋外仕様 ※軒下への設置を推奨します |
| 本体材質 | アルミダイキャスト |
| 本体色 | ホワイト |
| 外形寸法 | 約68（W）×68（H）×70（D）mm ※取付金具は含みません |
| 本体重量 | 約350g ※取付金具を含む |
| 電源 | DC12V |
| 冷却ファン・保温ヒーター | なし（寒冷地非対応） |
| 周辺動作温度 | -10℃〜50℃ |
| 付属品 | 電源アダプター／カメラ取付固定ネジ／角度調整用六角レンチ |
※仕様掲載日：2026年8月／仕様・色・形状は予告なく変更される場合があります。
ご購入前に必ずご確認ください
1. 夜間に確認できるのは約10mまでです
赤外線の照射距離は約20m、人の姿を確認できる監視可能距離は約10mです。
広い駐車場を1台でカバーする用途には向きません。
店舗の出入口や裏口など、近〜中距離を確実に記録したい場所に適しています。
より遠くまでご希望の場合は、照射30m／50mのモデルをご案内いたします。
2. レンズは固定です
焦点距離3.6mm・水平約80度の固定レンズで、
設置後に画角を変えることはできません。
調整が必要な場合は、バリフォーカルレンズ搭載モデルをご検討ください。
3. HD-SDI設定ではフルHDまでとなります
最大解像度（2560×1440）で記録するには、
EX-SDI、または AHD／CVI／TVI に対応した録画機が必要です。
4. 録画機と電源が別途必要です／音声は記録されません
同軸ケーブルで録画機に接続するタイプです。
LANケーブルでつなぐネットワークカメラ（IPカメラ）ではありません。
またDC12Vの電源が必要（アダプター付属）で、PoE給電には対応していません。
マイクを搭載していないため、映像のみの記録となります。
5. 設置場所についてのご注意
雨が直接吹き付ける場所や、水が溜まる場所への設置は避け、
軒下など雨がかかりにくい場所への設置を推奨します。
また保温ヒーターを搭載していないため、氷点下10℃を下回る地域には適しません。
※赤外線の到達距離は、周囲に反射する物があるかどうかで変わります。
開けた場所では表記より短く感じられることがあります。
設置場所の広さや、どこまで写したいかをお知らせいただければ、
適した機種と設置位置をご提案いたします。
お届けについて
当店はメーカー取り寄せでの販売です。 ご注文後にメーカー在庫を確認し、納期をご案内いたします。 仕様は予告なく変更される場合があります。 最新の仕様が必要な場合は、ご注文前にお問い合わせください。
「この場所に付けたい」だけでご相談いただけます
設置場所の写真をお送りいただければ、
必要な機種・台数・ケーブルの長さまで含めてご提案します。
|
