WTW-DAP344E 4K800万画素 AHD 4ch デジタルビデオレコーダー DVR コンパクト
※4K録画時は1台あたり7fpsとなります。
※HDDは1台のみ・最大10TBまでです。
■ 4K対応でありながら、A4サイズほどのコンパクト設計
録画機は設置場所に困りがちな機器です。 大型モデルは奥行30cm以上あり、棚に収まらない・熱がこもるといった 問題が起こります。
本製品は 299×210×51mm・約980g と小型軽量。 それでいて4K（3840×2160）の録画に対応し、 アナログ4台に加えてIPカメラを含めると最大6台まで接続できます。 小規模な店舗や事務所で、画質は妥協したくないという場合に適しています。
この録画機の特長
- 4K（3840×2160）録画に対応／顔やナンバーの判別が必要な場所にも使えます
- アナログ4ch＋IPカメラで最大6ch／AHD／TVI／CVBS／IPカメラを混在して接続できます
- 入力信号を自動で認識／カメラの方式を設定する手間がありません
- 299×210×51mm・約980g のコンパクト設計／棚やカウンター下にも収まります
- HDMIから4K出力／記録した映像を、そのままの精細さで確認できます
- リモコンが付属します／マウスを使わず離れた場所から操作できます
- メールでの通知に対応／異常検知時にメールを受け取れます
- HDD最大10TBに対応／長期間の録画に対応します
- 録画画質を10段階で調整可能／カメラごとに画質を変え、容量配分を最適化できます
- スマート検索・タグ検索・イベント検索／膨大な録画から目的の場面を素早く探せます
- PTZカメラの制御に対応／RS-485（Pelco-D／Pelco-P）で首振りカメラを操作できます
- スマートフォンアプリ「WTW VIEW 10」対応／外出先から映像を確認できます
解像度ごとのフレームレート
接続するカメラの解像度によって、記録できるコマ数が変わります。
| カメラの解像度 | 1台あたり | 4台合計 |
|---|---|---|
| 800万画素（4K） | 7fps | 28fps |
| 500万画素 | 12fps | 48fps |
| フルHD（1080P） | 30fps | 120fps |
■ 4K録画は「なめらかさ」を大きく犠牲にします
4Kで録画する場合、1台あたり7fps（1秒間に7コマ）となります。
動きのある被写体は、はっきりとコマ送りのように見えます。
「鮮明さ重視なら4K」「動きの追跡重視ならフルHD（30fps）」という選び方になります。
設置場所の目的をお知らせいただければ、適した組み合わせをご提案いたします。
こんな場所におすすめ
- 小規模な店舗
- 事務所・オフィス
- 個人宅
- 設置スペースが限られる場所
- カメラ4台以内の現場
製品仕様
| 型番 | WTW-DAP344E |
|---|---|
| 種別 | 4K800万画素対応 AHDシリーズ 4chデジタルビデオレコーダー（DVR） |
| 映像入出力 | |

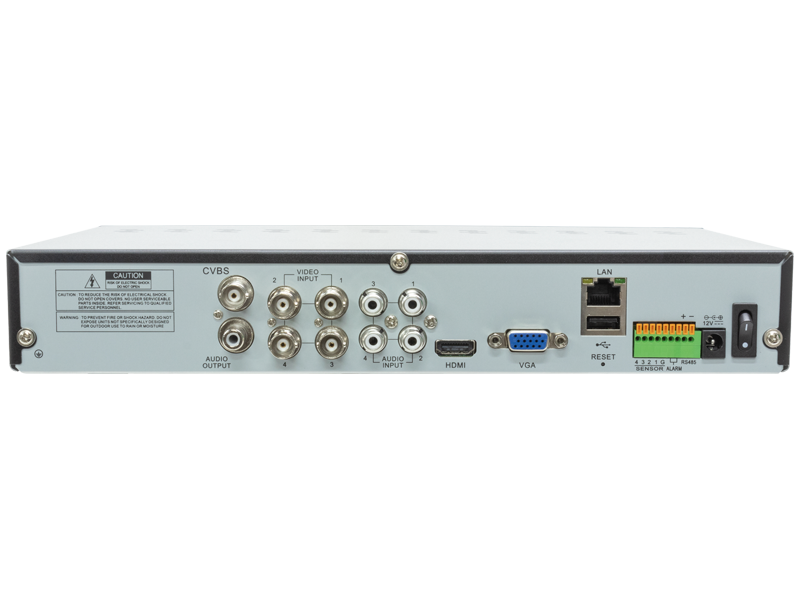

| 入力チャンネル | 4入力（BNC端子）／6入力（ONVIF） AHD／TVI／CVBS／IPカメラ接続対応 |
| 入力解像度 | 3840×2160／2560×1440／1920×1080／1280×720／CVBS（960H） |
| メイン出力 | HDMI端子：最大3840×2160（4K） |
| サブ出力 | VGA×1（ミニD-SUB15pin・2560×1440）／CVBS×1 ※CVBS出力は4分割画面のみで、マウス等での操作はできません |
| HDMI対応解像度 | 3840×2160／2560×1440／1920×1200／1920×1080／1600×1200／1680×1050／1440×900／1280×1024／1024×768 |
| 音声 | |
| 音声入力 | 4入力（RCA端子） |
| 音声出力 | 1出力（HDMI端子）／1出力（RCA端子） |
| システム・接続 | |
| OS | Linux |
| HDD搭載 | SATA接続 HDD×1台／最大10TBに対応 |
| 外付けHDD | 非対応 |
| センサー入出力 | 4入力（ノーマルクローズ／ノーマルオープン）・1出力 ※出力は最大DC12V-1Aまで通電可能 |
| PTZ制御 | RS-485（Pelco-D／Pelco-P） |
| USB端子 | USB2.0×1（背面） ※マウス操作・USBメモリによるバックアップ用 |
| 表示・録画 | |
| 表示フレームレート | 各ch 15fps／全ch 60fps |
| 録画フレームレート |
8MP：各ch 7fps／全ch 28fps 5MP：各ch 12fps／全ch 48fps 1080P：各ch 30fps／全ch 120fps |
| 表示モード | 1画面／4画面／6画面／シーケンス |
| シーケンス機能 | 各チャンネル設定可能（切替時間 1〜300秒） |
| 映像圧縮 | 次世代映像データ圧縮方式に対応 |
| 録画解像度 | 3840×2160（8MP）／2560×1944（5MP）／2560×1440（4MP）／1920×1080／1280×720 |
| 録画画質 | 10段階で設定可能 ビットレート：1024／1280／1536／1792／2048／3072／4096／5120／6144／8192 ※数字が大きいほど高画質 |
| 録画モード | 常時録画（24時間）／スケジュール録画／イベント録画 |
| アラーム前録画 | 5秒 |
| アラーム後録画 | 30秒／1分／2分／5分から選択 |
| 再生・検索 | |
| 同時再生 | 8MP時：最大2画面／5MP・1080P時：最大4画面 |
| 検索方法 | カレンダーから日付・時刻選択／イベント検索／タグ検索／スマート検索 |
| 再生操作 | 早送り・早戻し（×2／×4／×6／×8／×16） スロー再生（×1/2／×1/4／×1/8／×1/16）／一時停止／コマ送り |
| デジタルズーム | マウス操作で可能 |
| ネットワーク・遠隔監視 | |
| LAN端子 | 10／100／1000イーサネット |
| プロトコル | TCP／IP／DHCP／E-mail対応 |
| 対応OS | Windows 10／11 ※Mac には対応しておりません |
| 対応ブラウザ | Internet Explorer ※Microsoft Edgeには対応しておりません |
| スマートフォンアプリ | WTW VIEW 10（iPhone／Android） |
| 操作ユーザー数 | 4ユーザー |
| 管理ソフト（CMS） | WTW-VMS Pro |
| イベント通知 | メール通知 |
| バックアップ | |
| バックアップ方法 | USBフラッシュメモリ／ネットワークバックアップ |
| USB仕様 | USB2.0 |
| ファイル形式 | AVI／RF／MP4 |
| 音声バックアップ | あり |
| アラーム・操作 | |
| モーション録画 | あり（各チャンネルごとに検知録画） |
| モーションエリア設定 | 縦30×横44コマ ※各チャンネル設定可能 |
| モーション感度 | 1〜8の8段階 |
| 表示言語 | 多言語対応 |
| 操作方法 | USBマウス／リモコン付属 |
| アップグレード | USBフラッシュメモリ／ネットワーク経由でファームウェア更新 |
| 本体・電源 | |
| 本体材質 | ボディ：亜鉛メッキ処理鋼板／前面パネル：プラスチック |
| 本体色 | ブラック |
| 外形寸法 | 299（W）×210（D）×51（H）mm ※突起物を含む |
| 本体重量 | 約980g ※HDDを含まず |
| 動作可能温度 | 5℃〜40℃ |
| 動作可能湿度 | 0〜90%（結露のない状態） |
| 電源 | DC12V ／ 最大60W |
※仕様掲載日：2026年8月／仕様・色・形状は予告なく変更される場合があります。
ご購入前に必ずご確認ください
1. 4K録画は1台あたり7fpsになります
800万画素で録画する場合、1秒間に7コマの記録となります。
動きのある被写体は、はっきりとコマ送りのように見えます。
「動きを追いたい」場合は、フルHD（30fps）のほうが適することが多くあります。
設置場所の目的をお知らせいただければ、最適な構成をご提案いたします。
2. HDDは1台のみ、最大10TBまでです
上位モデルと異なり、HDDは1台しか搭載できず、外付けHDDにも対応していません。
4Kは録画容量を多く消費しますので、
「何日分残したいか」を先に決めてから容量を選ぶことをおすすめします。
ご希望をお知らせいただければ、必要な容量を算出いたします。
3. 設置場所の温度にご注意ください
動作可能温度は 5℃〜40℃ です。
暖房のない倉庫や、夏に高温になる場所には設置できません。
空調のある室内への設置をお願いいたします。
4. パソコンでの視聴について
Mac には対応していません。
またブラウザは Internet Explorer のみ対応で、
Microsoft Edge には対応していません。
パソコンでご覧になる場合は、専用ソフト（WTW-VMS Pro）のご利用を推奨いたします。
スマートフォンアプリでもご覧いただけます。
5. 高圧縮モードのバックアップ再生についてのご注意
高圧縮モードでバックアップしたAVI・MP4ファイルは、
Windows標準のメディアプレイヤーやEdgeでは再生できません。
対応する再生ソフトをご使用ください。
■ HDDについて
録画にはHDDが必要です。何日分の映像を残したいか、
カメラを何台つなぐかによって必要な容量が変わります。
ご希望の録画日数をお知らせいただければ、適した容量をご提案いたします。
■ カメラを5台以上つなぐ予定がある場合
本機はアナログ4台までです。将来的に台数が増える見込みがある場合は、
8ch・16chモデルもご用意しております。
将来の増設予定も含めて、お気軽にご相談ください。
お届けについて
当店はメーカー取り寄せでの販売です。 ご注文後にメーカー在庫を確認し、納期をご案内いたします。 仕様は予告なく変更される場合があります。 最新の仕様が必要な場合は、ご注文前にお問い合わせください。
