WTW-DAP3416G 500万画素 AHD 16ch デジタルビデオレコーダー DVR
※録画にはHDDが必要です。
※音声を直接入力できるのは4chまでです。
※設置場所の動作可能温度は5℃〜40℃です。
■ カメラ16台まで。建物全体をまとめて管理できます
8chの録画機では足りなくなった、あるいは複数のフロアや棟をまとめて監視したい—— そうした規模の現場に向けた16ch対応モデルです。
アナログカメラ16台に加えて、 IPカメラを含めると最大24台まで接続できます。 アナログとIPを混在できるため、 既存の配線を活かしながら、必要な場所だけ新しいカメラに更新していくという 段階的な導入が可能です。
この録画機の特長
- アナログ16ch＋IPカメラで最大24ch／AHD／TVI／CVBS／IPカメラを混在して接続できます
- 入力信号を自動で認識／カメラの方式を設定する手間がありません
- 500万画素（2560×1944）まで録画可能／各チャンネル15fpsで記録できます
- 16画面の同時再生に対応／全カメラの映像を並べて確認できます
- 最大25分割まで表示可能／用途に応じて画面レイアウトを選べます
- HDMIから4K（3840×2160）出力／大画面モニターでも精細に表示できます
- HDDを2台まで搭載可能・最大16TB対応／長期間の録画に対応します
- 録画画質を11段階で調整可能／ビットレートを細かく指定でき、容量と画質のバランスを取れます
- スマート検索・タグ検索・イベント検索／膨大な録画から目的の場面を素早く探せます
- センサー16入力に対応／各チャンネルごとに外部センサーと連動できます
- PTZカメラの制御に対応／RS-485（Pelco-D／Pelco-P）で首振りカメラを操作できます
- スマートフォンアプリ「WTW VIEW 10」対応／外出先から映像を確認でき、通知も受け取れます
- 5ユーザーまで登録可能／複数の担当者で運用を分担できます
- USBマウス付属／届いてすぐに操作を始められます
こんな場所におすすめ
- 大型店舗
- 複数フロアの建物
- 工場・倉庫全体
- 複数棟の施設
- 8chからの増設
- アナログとIPの併用
製品仕様
| 型番 | WTW-DAP3416G |
|---|---|
| 種別 | 500万画素AHDシリーズ 16chデジタルビデオレコーダー（DVR） |
| 映像入出力 | |

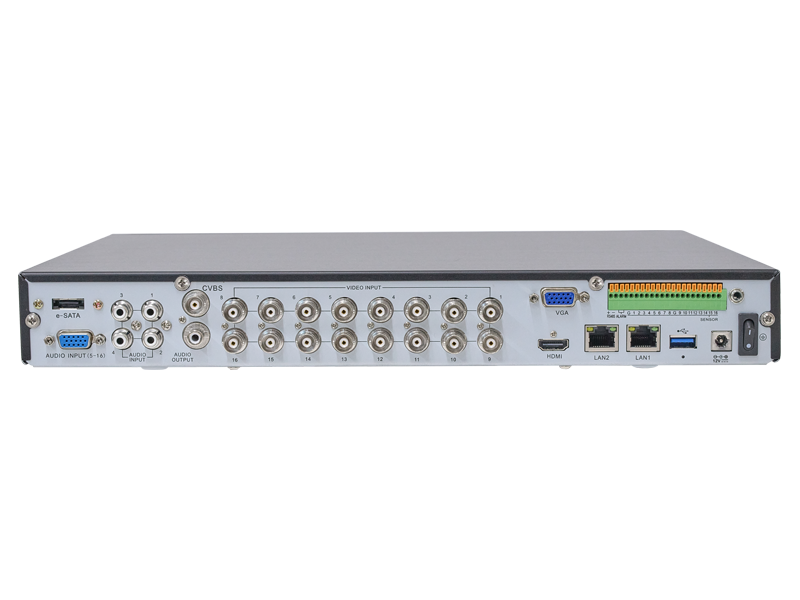

| 入力チャンネル | 16入力（BNC端子）／24入力（ONVIF） AHD／TVI／CVBS／IPカメラ接続対応 |
| 入力解像度 | 2560×1944／2560×1440／1920×1080／1280×720／CVBS（960H） |
| メイン出力 | HDMI端子：最大3840×2160（4K） |
| サブ出力 | VGA×1（ミニD-SUB15pin・1280×1024）／CVBS×1 ※CVBS出力は1・4・6・8・9・10・12・13・16分割から選択可能 |
| HDMI対応解像度 | 3840×2160／2560×1440／1920×1200／1920×1080／1600×1200／1680×1050／1440×900／1280×1024／1024×768 |
| 音声 | |
| 音声入力 | 4入力（RCA端子 1〜4）／VGA変換（RCA端子 5〜16） |
| 音声出力 | 1出力（HDMI端子）／1出力（RCA端子） |
| システム・接続 | |
| OS | Linux |
| HDD搭載 | SATA接続 HDD×2台まで／最大16TBに対応 |
| 外付けHDD | e-SATA×1入力 |
| センサー入出力 | 16入力（ノーマルクローズ／ノーマルオープン）・1出力 ※出力は最大DC12V-1Aまで通電可能 |
| PTZ制御 | RS-485（Pelco-D／Pelco-P） |
| USB端子 | USB2.0×1（前面）／USB3.0×1（背面） ※マウス操作・USBメモリによるバックアップ用 |
| 表示・録画 | |
| 表示フレームレート |
500万画素入力時：各ch 15fps／全ch 240fps 400万画素入力時：各ch 20fps／全ch 320fps |
| 録画フレームレート |
5MP：各ch 15fps／全ch 240fps 4MP：各ch 20fps／全ch 320fps 1080P：各ch 30fps／全ch 480fps |
| 表示モード | 1画面／4／6／8／9／10／12／13／14／16／17／19／20／22／25分割／シーケンス |
| シーケンス機能 | 各チャンネル設定可能（切替時間 1〜300秒） |
| 映像圧縮 | 次世代映像データ圧縮方式に対応 |
| 録画解像度 | 2560×1944（5MP）／2560×1440（4MP）／1920×1080／1280×720 |
| 録画画質 | 11段階で設定可能 ビットレート：1024／1280／1536／1792／2048／3072／4096／5120／6144／7168／8192 ※数字が大きいほど高画質 |
| 録画モード | 常時録画（24時間）／スケジュール録画／イベント録画 |
| アラーム前録画 | 5秒 |
| アラーム後録画 | 30秒／1分／2分／5分から選択 |
| 再生・検索 | |
| 同時再生 | 最大16画面 |
| 検索方法 | カレンダーから日付・時刻選択／イベント検索／タグ検索／スマート検索 |
| 再生操作 | 早送り・早戻し（×2／×4／×8／×16） スロー再生（×1/2／×1/4／×1/8／×1/16）／一時停止／コマ送り |
| デジタルズーム | マウス操作で可能 |
| ネットワーク・遠隔監視 | |
| LAN端子 | 10／100／1000イーサネット |
| プロトコル | TCP／IP／DHCP |
| 対応OS | Windows 7／8／8.1／10 ※Mac には対応しておりません |
| 対応ブラウザ | なし（専用ソフト・アプリでのご利用となります） |
| スマートフォンアプリ | WTW VIEW 10（iPhone／Android） |
| 操作ユーザー数 | 5ユーザー |
| 管理ソフト（CMS） | WTW VMS |
| イベント通知 | スマホアプリへのプッシュ通知 |
| バックアップ | |
| バックアップ方法 | USBフラッシュメモリ／ネットワークバックアップ |
| USB仕様 | USB2.0 ※USBメモリは32GBまで対応 |
| ファイル形式 | AVI／RF／MP4 |
| 音声バックアップ | あり |
| アラーム・操作 | |
| モーション録画 | あり（各チャンネルごとに検知録画） |
| モーションエリア設定 | 縦30×横44コマ ※各チャンネル設定可能 |
| モーション感度 | 1〜8の8段階 |
| 表示言語 | 多言語対応 |
| 操作方法 | USBマウス（付属） ※リモコンは付属しません |
| アップグレード | USBフラッシュメモリ／ネットワーク経由でファームウェア更新 |
| 本体・電源 | |
| 本体材質 | ボディ：亜鉛メッキ処理鋼板／前面パネル：プラスチック |
| 本体色 | ブラック |
| 外形寸法 | 378（W）×317（D）×53（H）mm ※突起物を含む |
| 本体重量 | 約2,430g ※HDDを含まず |
| 動作可能温度 | 5℃〜40℃ |
| 動作可能湿度 | 0〜90%（結露のない状態） |
| 電源 | DC12V ／ 最大60W |
※仕様掲載日：2026年8月／仕様・色・形状は予告なく変更される場合があります。
ご購入前に必ずご確認ください
1. 設置場所の温度にご注意ください
動作可能温度は 5℃〜40℃ です。
暖房のない倉庫や、夏に高温になる場所（天井裏・電気室など）には設置できません。
空調のある室内への設置をお願いいたします。
2. 音声を直接入力できるのは4chまでです
RCA端子で直接接続できるのは 1〜4chの4系統 です。
5〜16chの音声はVGA変換での入力となります。
音声の録音をお考えの場合は、必要なチャンネル数をお知らせください。
構成をご提案いたします。
3. パソコンでの視聴は Windows のみです
Mac には対応していません。またブラウザでの視聴もできませんので、
専用ソフト（WTW VMS）またはスマートフォンアプリをご利用ください。
4. バックアップ用USBメモリは32GBまでです
64GB以上のUSBメモリは使用できませんのでご注意ください。
長時間の映像を取り出す場合は、ネットワークバックアップをご利用ください。
5. 高圧縮モードのバックアップ再生についてのご注意
高圧縮モードでバックアップしたAVI・MP4ファイルは、
Windows標準のメディアプレイヤーやEdgeでは再生できません。
対応する再生ソフトをご使用ください。
■ HDDについて
録画にはHDDが必要です。何日分の映像を残したいか、
カメラを何台つなぐかによって必要な容量が変わります。
16台をフルに接続する場合、8chモデルよりも大きな容量が必要になります。
ご希望の録画日数をお知らせいただければ、適した容量をご提案いたします。
■ カメラ台数がまだ少ない場合
接続予定が8台以下の場合は、8chモデルのほうが本体価格を抑えられます。
将来の増設予定も含めてご相談いただければ、最適なチャンネル数をご提案いたします。
