WTW-DA685Y 400万画素 AHD 8ch デジタルビデオレコーダー DVR
※400万画素での録画は1台あたり7fpsとなります。
※HDDは1台のみ・最大8TBまでです。
■ 取り出した映像を、そのままパソコンで再生できます
防犯カメラの映像を警察や保険会社へ提出する場面では、 「専用ソフトがないと再生できない」ことが問題になりがちです。 多くの録画機は独自形式で保存するため、 渡した相手が見られないという事態が起こります。
本製品はバックアップのファイル形式が M4V で、 Windows Media Player などの一般的なソフトでそのまま再生できます。 いざという時に「渡してすぐ見てもらえる」—— 地味ですが、実際の場面では非常に大きな利点です。
この録画機の特長
- バックアップがM4V形式／専用ソフト不要で、一般的な再生ソフトで確認できます
- カメラ8台まで接続可能／AHD／TVI／CVI／CVBSを混在して接続できます
- 400万画素（2560×1440）まで対応／フルHDより細かく記録できます
- HDMIから4K出力／記録は400万画素ですが、表示は高精細なモニターに対応します
- 本体前面にボタンを搭載／マウスが使えない状況でも操作できます
- PIP表示に対応／全画面の中に、もう1画面を小さく重ねて表示できます
- スマートサーチ機能／画面内の場所を指定すると、そこで動きがあった時間だけを探せます
- モーション感度を100段階で調整可能／誤検知を細かく抑えられます
- アラーム録画時間を1〜100秒で自由に設定／用途に合わせて細かく決められます
- メールでの通知に対応／異常検知時にメールを受け取れます
- 録画画質を13段階で調整可能／容量と画質のバランスを取れます
- 消費電力が最大36W／同クラスの録画機より省電力です
解像度ごとのフレームレート
| カメラの解像度 | 録画（1台あたり） | 表示（1台あたり） |
|---|---|---|
| 400万画素 | 7fps | 15fps |
| 200万画素（フルHD） | 15fps | 30fps |
■ 画面で見えている映像と、記録される映像は別です
モニターに映る映像（表示）よりも、
実際に記録されるコマ数（録画）のほうが少なくなります。
400万画素では1秒間に7コマの記録となり、
動きのある被写体はコマ送りのように見えます。
動きの追跡を重視される場合は、200万画素（15fps）での運用もご検討ください。
設置場所の目的をお知らせいただければ、適した設定をご提案いたします。
こんな場所におすすめ
- 中規模の店舗
- 事務所・オフィス
- 工場・倉庫
- 映像の提出機会がある現場
- カメラ8台以内の現場
製品仕様
| 型番 | WTW-DA685Y |
|---|---|
| 種別 | 400万画素AHDシリーズ 8chデジタルビデオレコーダー（DVR） |
| 映像入出力 | |

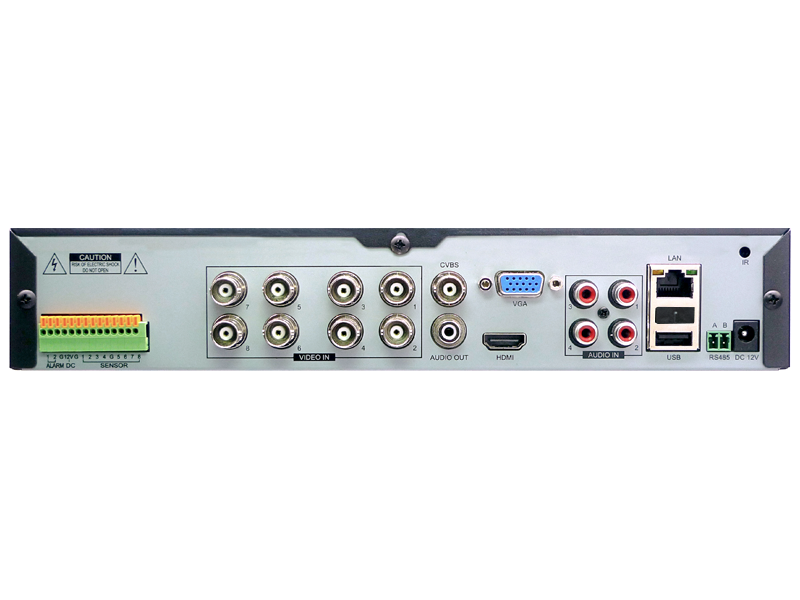

| 入力チャンネル | 8入力（BNC端子） AHD／TVI／CVI／CVBS接続対応 |
| 入力解像度 | 2560×1440／1920×1080／1280×720／CVBS（960H） |
| メイン出力 | HDMI端子×1／ミニD-Sub15pin×1 |
| SPOT出力 | BNC端子×1 ※映像確認用のため操作はできません |
| HDMI対応解像度 | 3840×2160／2560×1440／1920×1080／1280×1024／1024×768 |
| 音声 | |
| 音声入力 | 4入力（RCA端子） |
| 音声出力 | 1出力（HDMI端子）／1出力（RCA端子） |
| システム・接続 | |
| OS | Linux |
| HDD搭載 | SATA接続 HDD×1台／最大8TBに対応 |
| 外付けHDD | 非対応 |
| センサー入出力 | 8入力（ノーマルクローズ／ノーマルオープン）・1出力 ※出力は最大DC12V-1Aまで通電可能 |
| PTZ制御 | RS-485（Pelco-D／Pelco-P） |
| USB端子 | USB2.0×2（前面×1／背面×1） ※マウス操作・USBメモリによるバックアップ用 |
| 表示・録画 | |
| 表示フレームレート |
400万画素：各ch 15fps／全ch 120fps 220万画素：各ch 30fps／全ch 240fps |
| 録画フレームレート |
400万画素：各ch 7fps／全ch 56fps 200万画素：各ch 15fps／全ch 120fps |
| 表示解像度 | 2560×1440／1920×1080 |
| 表示モード | 1画面／4分割／8分割／PIP ※PIPは全画面表示の中にもう1画面を小さく表示します |
| シーケンス機能 | 各チャンネル設定可能（切替時間 1〜999秒） |
| 映像圧縮 | 次世代映像データ圧縮方式に対応 |
| 録画解像度 | 2560×1440（4MP）／1920×1080／1280×720／944×480（960H）／704×480（D1）／352×240（CIF） |
| 録画画質 | 1〜13の13段階で設定可能 |
| 録画モード | 常時録画（24時間）／スケジュール録画／イベント録画 |
| アラーム前録画 | 1〜5秒 |
| アラーム後録画 | 1〜100秒 |
| 再生・検索 | |
| 再生画面 | 1画面／4分割／9分割 |
| 検索方法 | カレンダーから日付・時刻選択／スマートサーチ ※スマートサーチは、画面内の場所を指定すると、そこで動きがあった時間を探せる機能です |
| 再生操作 | 早送り・早戻し（×4／×8／×16／×32）／一時停止／コマ送り |
| デジタルズーム | マウス操作で可能 |
| ネットワーク・遠隔監視 | |
| LAN端子 | 10／100／1000イーサネット |
| プロトコル | TCP／IP／DHCP／DDNS／ICMP／UPnP／E-mail対応 |
| 対応OS | Windows 7／8／8.1／10 ※Mac には対応しておりません |
| 対応ブラウザ | Internet Explorer ※Microsoft Edgeには対応しておりません |
| 対応スマートフォン | Android／iPhone |
| 操作ユーザー数 | 4ユーザー |
| 管理ソフト（CMS） | あり |
| イベント通知 | メール通知 |
| バックアップ | |
| バックアップ方法 | USBフラッシュメモリ／ネットワークバックアップ |
| USB仕様 | USB2.0 ※USBメモリは容量32GB以内を推奨 |
| ファイル形式 | M4V形式（Windows Media Player等で再生可能） |
| 音声バックアップ | あり |
| アラーム・操作 | |
| モーション録画 | あり（各チャンネルごとに検知録画） |
| モーションエリア設定 | 縦11×横20コマ ※各チャンネル設定可能 |
| モーション感度 | 1〜100の100段階 |
| 表示言語 | 多言語対応 |
| 操作方法 | 本体フロントパネル／USBマウス ※リモコンは付属しません |
| アップグレード | USBフラッシュメモリからファームウェア更新 |
| 本体・電源 | |
| 本体材質 | ボディ：亜鉛メッキ処理鋼板／前面パネル：プラスチック |
| 本体色 | ブラック |
| 外形寸法 | 280（W）×204（D）×57（H）mm ※突起物を含む |
| 本体重量 | 約1,120g ※HDDを含まず |
| 動作可能温度 | 5℃〜40℃ |
| 動作可能湿度 | 0〜90%（結露のない状態） |
| 電源・消費電力 | DC12V 3A ／ 最大36W |
※仕様掲載日：2026年8月／仕様・色・形状は予告なく変更される場合があります。
ご購入前に必ずご確認ください
1. 400万画素での録画は1台あたり7fpsです
画面に表示される映像（15fps）と、実際に記録される映像（7fps）は異なります。
動きのある被写体は、コマ送りのように記録されます。
動きの追跡を重視される場合は、200万画素設定（15fps）での運用もご検討ください。
2. HDDは1台のみ、最大8TBまでです
HDDは1台しか搭載できず、外付けHDDにも対応していません。
「何日分残したいか」を先に決めてから容量を選ぶことをおすすめします。
ご希望をお知らせいただければ、必要な容量を算出いたします。
3. 設置場所の温度にご注意ください
動作可能温度は 5℃〜40℃ です。
暖房のない倉庫や、夏に高温になる場所には設置できません。
空調のある室内への設置をお願いいたします。
4. パソコンでの視聴について
Mac には対応していません。
またブラウザは Internet Explorer のみ対応で、
Microsoft Edge には対応していません。
パソコンでご覧になる場合は、専用ソフト（CMS）のご利用を推奨いたします。
スマートフォンからもご覧いただけます。
5. バックアップ用USBメモリは32GB以内を推奨
大容量のUSBメモリは認識されない場合があります。
長時間の映像を取り出す場合は、ネットワークバックアップをご利用ください。
■ HDDについて
録画にはHDDが必要です。何日分の映像を残したいか、
カメラを何台つなぐかによって必要な容量が変わります。
ご希望の録画日数をお知らせいただければ、適した容量をご提案いたします。
■ 500万画素のカメラをお使いの場合
本機の対応は400万画素までです。500万画素のカメラをお使い、
または今後導入予定の場合は、500万画素対応モデルもご用意しております。
お気軽にご相談ください。
※本機をインターネットに接続されない場合は、 定期的に正しい日時に合わせてください。
